Ringkerne, Anti-Electromagnetische Interferenz, H

 H-Kerne (Ringkern)

Unsere Firma beschäftigt sich seit 40 Jahren mit den magnetischen Produkten. Unsere technologische Erfahrung sorgt dafür, dass wir überlegene Ferritkerne für Geräte und elektronische Produkte herstellen können. Derzeit haben wir mindestens 10 Arten von Rohstoffen und mehr als 900 Arten von Magnetkernen, mit unzähligen Kunden im In- und Ausland.

Hauptmerkmale der toroidalen Kerne
1. Diese Art von Transformator-Kern besteht aus Hochtemperatur-Material mit niedrigem Verbrauch und Material mit hoher magnetischer Permeabilität, was eine relativ geringe Verlustleistung bei hoher Temperatur zeigt. Wir können auch kleinere Produkte an unterschiedliche Anwendungsfelder anpassen.
2. Um eine hohe Qualität und hohe Wirtschaftlichkeit zu gewährleisten, importierte unser Unternehmen Toshiba-Ofen, Tamagawa-Pressen und hochmoderne CNC-Schleifmaschinen und brachte fortschrittliche Sintertechniken und Umformtechniken ein. Deshalb können wir eine jährliche Produktion von 12.000 Tonnen erreichen.
3. Wir legen großen Wert auf die Produktqualität und führen strenge Tests vom Rohstoff bis zum Endprodukt durch. Die hochpräzisen Prüfgeräte beinhalten das Bruker-Röntgenfluoreszenzspektrometer, das hochfrequente Verlustleistungsmessgerät, das S4 PIONEER-Röntgenfluoreszenzspektrophotometer usw.

Anwendung: Antriebstransformatoren, Hochfrequenztransformatoren, Leistungsinduktivitäten, Planartransformatoren

Technische Parameter der Ringkern für Antriebstransformatoren

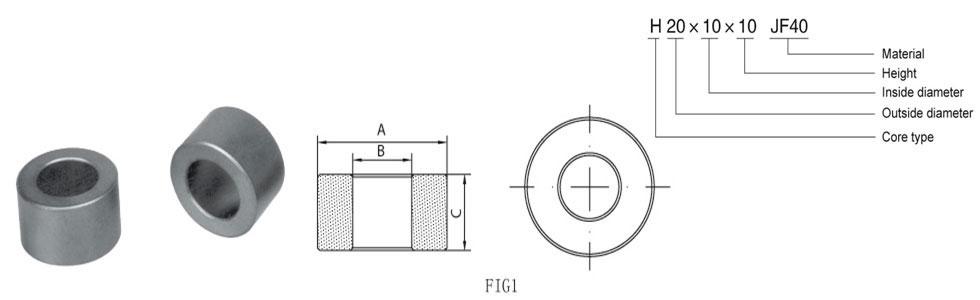

Name FIG. Zeichnung-Nr. Dimension (mm) Parameter Gewicht
A B C E F G C1 Ae(mm2) Le(mm) Ve(mm3) (g)
UYY10 1 394 32-0.5+1.0 13.0±0.5 10-0.3+0.2 14.0±0.25 22.0±0.3 29.3±0.5 1.42 76.1 110.8 8432 40.0
UYY11.7 1 372 41.5±0.5 19.05 min 11.7±0.3 20.5±0.3 30.0±0.3 35.3±0.5 1.5 102.5 154.7 15853 76.7
UYY14 1 358 53.45±0.75 26.0±0.75 14.0±0.5 14.5+0.4-0.1 27.5±0.5 47.0±0.75 0.95 162.2 153.7 24919 122.0
UYY16B 1 378 58.7±1.0 25.5 min 16.0±0.3 17.0±0.3 29.0±0.3 54.2±1.0 0.88 186.9 167.9 31378 167
