Ferritkerne für Wechselrichter, EPC

 EPC-Kerne

Die EPC-Serie von Ferritkernen wird unter Verwendung hochwertiger Metallmaterialien hergestellt, die von zuverlässigen Lieferanten angeboten werden, was eine hohe Stabilität und Haltbarkeit ermöglicht. Wir haben total mindestens 10 Arten von Rohstoffen und produzieren mehr als 900 Arten von ferromagnetischen Kernen.

Anwendung: Elektronischer Wechselrichter, Antriebstransformator, Hochfrequenz-Transformator, Leistungsinduktivität

Qualitätsgarantie
Wir legen großen Wert auf die Produktqualität und führen strenge Tests vom Rohstoff bis zum Endprodukt durch. Die hochpräzisen Prüfgeräte beinhalten das Bruker-Röntgenfluoreszenzspektrometer, das hochfrequente Verlustleistungsmessgerät, das S4 PIONEER-Röntgenfluoreszenzspektrophotometer usw.

Verpackung
Vor dem Verlassen der Fabrik müssen alle magnetischen Produkte gut verpackt sein, um eventuelle Brüche oder Beschädigungen zu vermeiden. Darüber hinaus kann die Verpackungsweise auch von Kunden entschieden werden.

Technische Parameter der Transformator-Ferritkerne

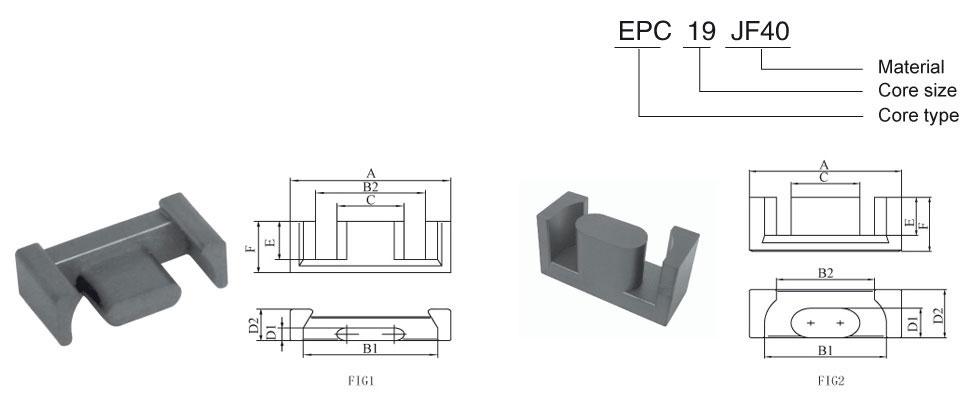

Name FIG. Zeichnung-Nr. Dimension (mm) Gewicht Parameter AL±25% (nN/H2)
A B1 B2 C D1 D2 E F (g) C1 Le (mm) Ae (mm2) Ve (mm3) Aw (mm2) Amin (mm2) JF40
EPC13 1 730 13.2±0.3 10.45min 8.4±0.25 5.6±0.2 2.1±0.1 4.6±0.2 4.6±0.2 6.6±0.2 2.10 2.46 30.6 12.5 382.0 23.0 10.8 850
EPC13A 1 866 13.6±0.3 11.2±0.3 9.1±0.3 5.6±0.2 2.1±0.1 4.6±0.15 4.6±0.2 6.6±0.2 2.10 2.46 30.6 12.5 382.0 25.8 10.8 850
EPC13B 1 870 13.3±0.3 10.7±0.3 9.0±0.3 5.6±0.2 2.05±0.1 4.4±0.15 4.7±0.2 6.5±0.2 2.10 2.46 30.6 12.5 382.0 24.0 10.6 850
EPC13C 1 1621 13.0±0.3 10.5min 8.3 min 5.5±0.2 2.0±0.2 4.5±0.2 4.5±0.2 6.6±0.2 2.10 2.45 30.6 12.5 382.0 850
EPC1313S 1 1624 13.3±0.3 10.5min 8.3 min 5.6±0.15 2.05±0.1 4.6±0.15 4.5±0.2 6.6±0.2 2.20 2.81 29.8 10.6 467.3 850
EPC14 1 941 14.0±0.3 11.3min 9.3 min 5.6±0.15 2.05±0.1 4.6±0.15 4.75±0.15 6.8±0.2 2.30 2.40 30.6 12.5 382.0 28.5 10.6 850
EPC1617V 2 1634 17.9±0.3 14..3+0.2-0.3 11.0±0.2 7.75±0.2 3.65±0.2 6.7±0.2 5.55±0.15 8.5±0.1 6.30 1.28 37.1 29.1 1077.3 2000
EPC1715 1 1028 17.6±0.4 14.3min 12.0±0.5 7.7±0.15 2.8±0.1 6.0±0.15 5.4±0.15 7.9±0.2 4.50 1.86 36.9 19.9 732.2 37.8 19.9 1100
EPC1716VE 2 1642 17.9±0.3 14.0min(14.5) 10.5 min(11.0) 7.75±0.2 3.65±0.2 6.7±0.2 5.55±0.15 8.6±0.1 6.30 1.28 37.1 29.1 1077.3 2000
EPC19 1 799 19.1±0.5 15.8min 13.1 min 8.5±0.2 2.5±0.2 6.0±0.2 7.25±0.2 9.75±0.2 5.30 2.03 46.1 22.7 1047.0 56.5 19.9 1100
EPC19A 1 831 19.6±0.5 15.9min 13.1 min 8.2±0.2 2.4±0.15 6.0±0.2 7.25±0.2 9.75±0.2 5.50 1.88 43.0 23.0 996.0 59.5 18.4 1100
EPC24 1 826 24.2±0.5 18.1min 16.1 min 12.0±0.2 3.6±0.15 5.9±0.15 10.1±0.2 13.6±0.2 12.40 1.49 58.7 39.4 2311.0 66.7 29.3 1500
EPC25 1 710 25.1±0.5 21.2min 17.5 min 11.2±0.2 4.0±0.2 8.0±0.3 9.0±0.2 12.5±0.2 13.00 1.28 59.2 46.4 2748.0 94.5 31.4 1500
EPC25A 1 875 25.4±0.4 21.05±0.4 18.35±0.4 10.5±0.2 4.0±0.2 8.0±0.2 11.6±0.2 15.1±0.2 15.30 1.70 68.6 40.3 2763.0 122.4 25.6 1300
EPC27 1 853 27.1±0.4 22.0±0.4 19.0±0.4 13.0±0.3 4.0±0.1 8.0±0.2 12.0±0.2 16.0±0.2 18.30 1.39 73.1 54.6 3995.0 108.0 42.5 1600
EPC28 2 1036 28.6±0.5 23.0±0.5 16.5±0.4 12±0.25 7.4±0.25 12.4±0.25 12.6±0.3 16.9±0.25 35.50 0.80 73.4 87.4 6407.0 147.4 60.8 2800
EPC30 1 713 30.1±0.5 23.6min 20 min 15.0±0.2 4.0±0.2 8.0±0.3 13.0±0.2 17.5±0.2 23.00 1.34 81.6 61.0 4949.0 118.3 56.2 1600
EPC34 2 946 34.0±0.7 26.7min 21.5 min 15.0±0.3 8.0±0.15 13.0±0.2 12.7±0.2 17.2±0.4 45.00 0.70 78.0 116.0 9050.0 157.5 96.8 2800
EPC39 2 932 39.0±0.7 30.7min 24.5 min 18.0±0.3 10.0±0.15 15.6±0.2 14.1±0.2 19.6±0.2 72.50 0.50 85.5 163.8 6140.0 188.9 139.5 3200
EPC46.5 2 757 46.5±0.5 37.4±0.5 30.0±0.5 21.0±0.2 12.0±0.2 19.6±0.3 15.5±0.2 22.0±0.3 125.00 0.44 101.0 229.0 23130.0 254.2 211.6 4800
EPC54 2 832 54.5±0.7 43.5±0.5 35.0±0.7 26.5±0.3 14.0±0.2 21.5±0.3 19.2±0.3 27.2±0.4 200.00 0.40 130.8 328.0 43950.0 326.4 284.6 6000
